| 1 STI Et |
L'
Electricité
|
1) Les Grandeurs électriques.
|
Explication
|
Analogie Hydraulique
|
Unité et Symbole
|
|
|
La Tension
|

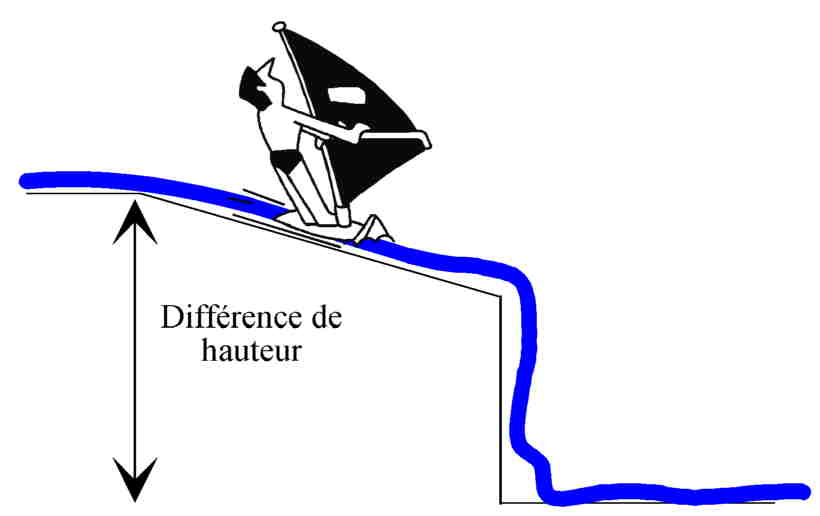

C'est la différence de potentiel électrique entre deux points (bornes). | la pression.(proportionnelle à la hauteur pour une chute d'eau.) |
Les lettres U, u, V, v permettent de désigner la tension. Unité : le Volt - Appareil:
le voltmètre |
|
L'intensité
|
Si deux points, soumis à une tension, sont reliés
par un circuit conducteur de l'électricité, il s'établit
dans ce circuit un courant dont l'intensité représente la
quantité d'électricité qui s'écoule par seconde.
L'intensité d'un courant désigne la valeur de son débit.
|

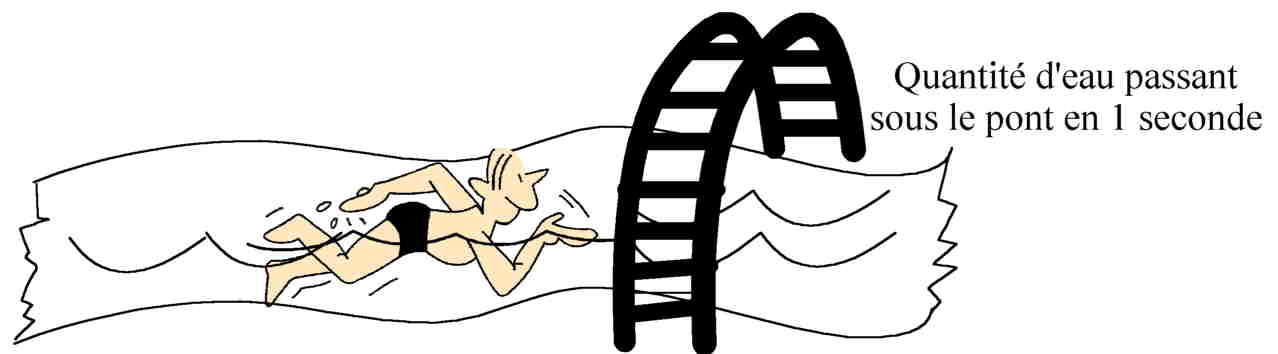

le débit d'une rivière (cela représente le volume d'eau qui traverse par |
Les lettres I, i, J, j permettent de désigner l'intensité. Unité : l' Ampère - Appareil
: l'ampèremètre |
|
La résistance
|
La résistance désigne l'opposition passive qu'a un circuit conducteur à limiter l'intensité du courant qui le traverse lorsqu'il est soumis à une Tension. L'unité de résistance désigne la valeur d'un résistor qui sous une tension de 1V laisse passer un courant dont l'intensité est de 1A |

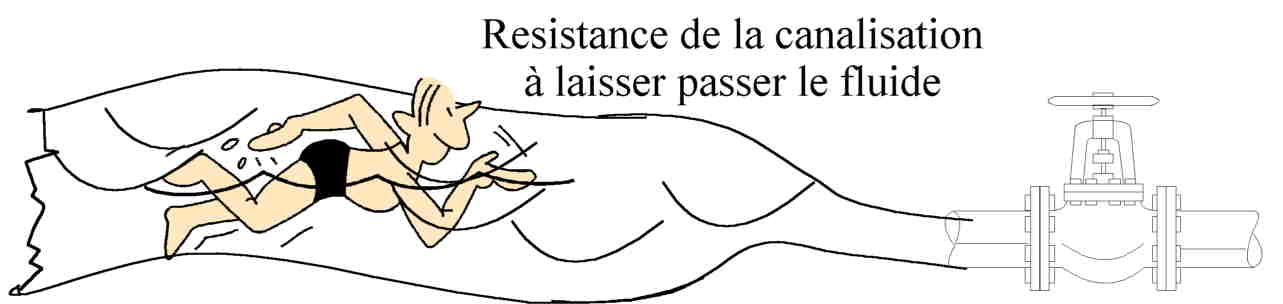

la résistance des conduits à laisser passer les fluides; (Cette résistance dépend de la section du conduit et de son état de surface qui provoquent ce que l'on désigne par "pertes de charges ".) |
Les lettres R, r, permettent de désigner la résistance. Unité : l'ohm - Appareil :
le voltmètre |
|
La tension |
|
L'intensité
|
|
La résistance
|
Préfixes
Symboles
Valeur
Téra
T
1012
= 1 000 000 000 000
Giga
G
109
= 1 000 000 000
Méga
M
106
= 1 000 000
Kilo
k
103
= 1 000
Mili
m
10-3
= 0,001
Micro
m
10-6
= 0,000 001
Nano
n
10-9
= 0,000 000 001
Pico
p
10-12
= 0,000 000 000 001
2) Conventions électriques.
2.1 Sens de courant dans les récepteurs.
Par convention le sens du courant dans un circuit récepteur va du point de potentiel le plus élevé ( pôle +) vers le point de potentiel inférieur (pôle -). (Convention récepteur.)
.
2.2 Repérages des tensions et des intensités.
Le repérage est effectué à l'aide de flèches qui sont placées sur les traits pour représenter les courants ( intensités) ; et à coté des symboles pour représenter les tensions.

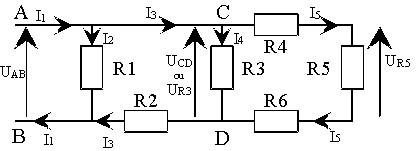

Exemples : Courant Tension Afin de pouvoir effectuer plusieurs repérages sur un même schéma, nous utiliserons des repérages alphanumériques.
Le repérage UAB signifie qu'il représente la tension entre les points A et B ce qui donne algébriquement UA - UB. Donc UAB = - UBA
Exemple :
3) Lois des noeud.
A tout instant, la somme des intensités des courants qui arrivent à un noeud est égale à la somme des intensités des courants qui en partent..
Pour le nœud ci-contre on pourra écrire
On pourra modifier à volonté la formule pour déterminer le courant voulu.
4) Lois des mailles.

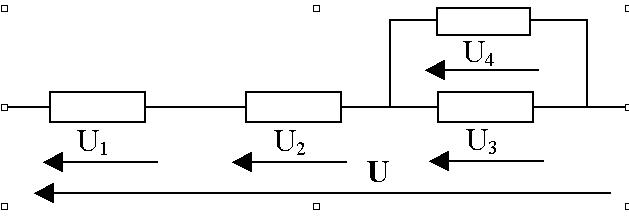

A tout instant, la tension totale aux bornes d’une portion de circuit (branche) est égale à la somme des tensions partielles.
U = U1 + U2 + U4
U4 = U - (U1 + U2 )
U4 = U3
