| 1 STI Et |
Va
et Vient
|
I)- Généralités :
Le montage va et vient permet la commande d'une lampe ou d'un circuit lumineux à partir de 2 endroits distincts.
1)- Symbole :
Architectural : Développé : 2)- Caractéristique interrupteur :
- Courant nominal : c'est l'intensité maximale que peut supporter l'appareil en fonctionnement normal (6-10-16-20A…)
- Tension nominale : 230V à 690V pour la basse tension.
- Pouvoir de coupure : C'est le courant maximal que peut couper l'appareil en cas de court-circuit. Il s'exprime en kA
3)- Protection et section des circuits d'éclairage :
|
Nature du circuit
|
Section des conducteurs
|
Courant assigné
(A)
|
|||
|
Cuivre (mm²)
|
Alum. (mm²)
|
fusible
|
disjoncteur
|
||
| Eclairage (1) |
1.5
|
2.5
|
10
|
16
|
|
(1) 8 points lumineux maxi par circuit
II)- Plan architechtural :
Deux lampes d'un couloir commandées par deux interrupteurs différents.

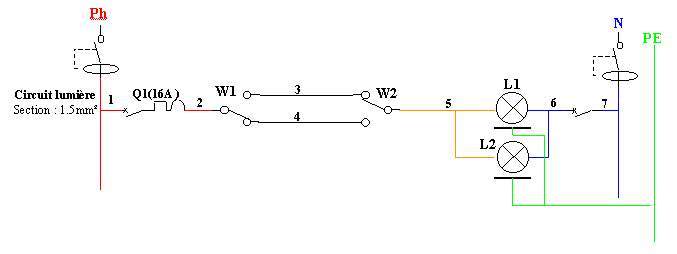

III)- Schéma développé :
La protection des personnes est assurée par interrupteur différentielle et la protection des matériels par disjoncteurs magnéto-thermique.
Les conducteurs repérés 3 et 4 sont appelés "les navettes" .
