Le
tableau de répartition
|
IV)- Le tableau de répartition.
Il existe en différentes tailles permettant la fixation d'appareillages modulables par clipsage sur une ou plusieurs rangées de rails.
De ce tableau partent les différents types de lignes ou circuits qui alimentent l'habitation en électricité :
- circuits d'éclairage,
- circuits de prise,
- circuitts de chauffage, de chauffe eau, etc.
Chacun de ces circuits doit être constitué de fils d'une section adaptée à la puissance des appareils qu'il alimente.
|
|
Circuits spécialisés Circuit spécialisés avec prise de courant 16A - lave linge - Séche linge
- lave vaisselle - congélateur - frigo .... Circuit spécialisés avec prise de courant 20 A ou 32A - Chauffe eau électrique à accumulation - Four - Cuisinière, plaque de cuisson....
|
1)- Règles pour la division des circuits :
1ère règle : L'éclairage est réparti de préférence entre plusieurs circuits, de même pour les prises de courants.
2ème règle : Les circuits sont spécialisés en fonction des appareils qu'ils desservent et ces circuits ont chacun une protection distincte.
3ème règle : Le nombre de points lumineux ou de socles de prises de courant 10/16 A (Obligatoire avec éclipse) sur un même circuit ne doit pas dépasser 8.( Préconisé 5 pour les locaux neuf )

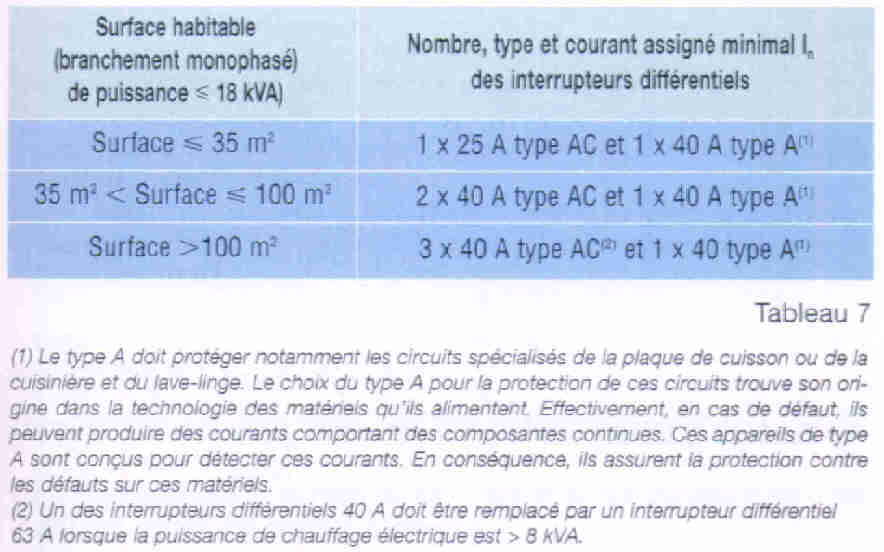

4ème règle : Les circuits de prises ainsi que le circuit d'alimentation d'éclairage de la salle de bain doivent être protégés au départ par un dispositif haute sensibilité (30 mA).
2)- Composition du tableau de répartition :
Dans une installation domestique, le tableau de répartition distribue l'énergie électrique depuis l'arrivée EDF vers les différents circuits électriques de l'habitation.
Chaque tableau de répartition se compose de la manière suivante:
- Un disjoncteur de branchement (disjoncteur général) qui permet de protéger et couper le courant dans toute l'habitation
a) Couleur du conducteur de protection (terre):
Vert jaune exclusivement.
b) Couleur du conducteur de neutre:
On lui affecte la couleur bleu claire.
c) Couleur de conducteur de phase:Rouge ou noir.
- Barrettes ou peignes de répartition : barre de pontage enclipsables pour raccordement des neutre et des phases.
- Bornier de terre : pour raccordement des fils de terre au piquet de terre.
