La
salle d'eau
|

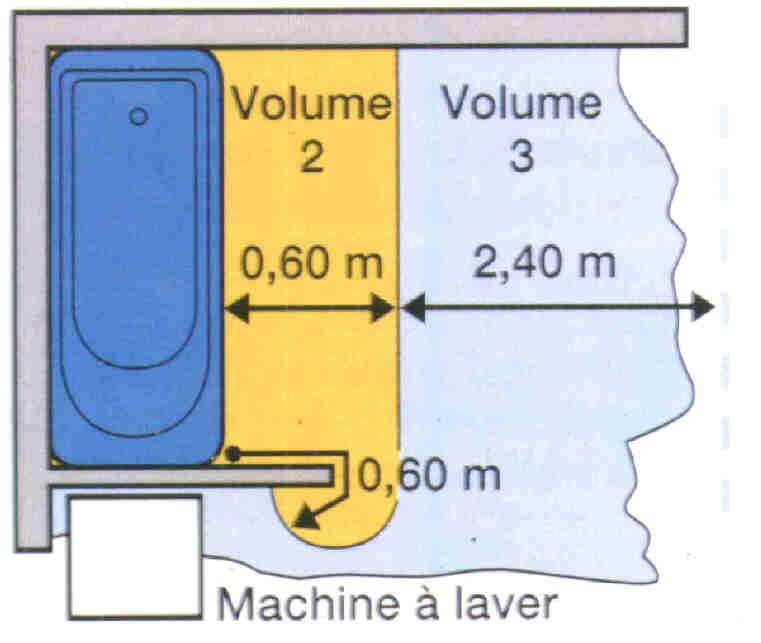

I)- Définitions des volumes.
|
|
II)- Équipement électrique suivant le volume.
|
|
Matériel
|
Protection et classe
|
Dans les volumes
|
|||
|
0
|
1
|
2
|
3
|
|||
| Appareils d'utilisation | Machine à laver, sèche linge ... |
Classe I + 30 mA
|
Non
|
Non
|
Non
|
OUI
|
|
Appareillage de chauffage (les boîtes de raccordement doit être situées derrière ceux-ci) |
Classe I + 30 mA
|
Non
|
Non
|
Non
|
OUI
|
|
|
Classe II + 30 mA
|
Non
|
Non
|
OUI
|
OUI
|
||
| Eclairage |
Classe I + 30 mA
|
Non
|
Non
|
Non
|
OUI
|
|
|
Classe II + 30 mA
|
Non
|
Non
|
OUI
|
OUI
|
||
|
TBTS 12V (transformateur en dehors des volumes 0, 1
et 2)
|
OUI
|
OUI
|
OUI
|
OUI
|
||
| Chauffe eau instantané |
Classe I + 30 mA
|
Non
|
OUI
|
OUI
|
OUI
|
|
| Chauffe eau à accumulation |
Classe I + 30 mA
|
Non
|
OUI
|
OUI
|
OUI
|
|
| Appareillage | Interrupteur |
30 mA
|
Non
|
Non
|
Non
|
OUI
|
|
TBTS 12V (transformateur en dehors des volumes 0, 1
et 2)
|
Non
|
OUI
|
OUI
|
OUI
|
||
| Prise 2P+T |
30 mA
|
Non
|
Non
|
Non
|
OUI
|
|
| Prise rasoir (20 à 50 VA) |
Transformateur de séparation
|
Non
|
Non
|
OUI
|
OUI
|
|
| Transformateur de séparation |
30 mA
|
Non
|
Non
|
Non
|
OUI
|
|
| Canalisation |
Non
|
OUI
|
OUI
|
OUI
|
||
| Boîte de connexion |
Non,
sauf alimentation direct d'un appareil
|
OUI
|
||||
note : voir NF C-15 100 pour les cas particulier

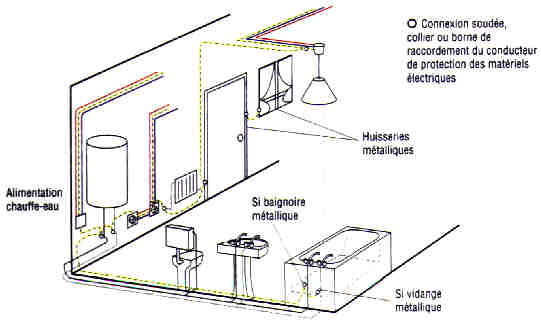

III)- Liaison équipotentielle locale.
Les conducteurs, la pose et la section.
|
Type de conducteurs
|
Conditions de pose
|
Section minimale
|
|
H07V-U, H07V-R, H07V-K
|
fixé directement aux parois
|
4 mm2
|
|
H07V-U, H07V-R, H07V-K
|
sous conduit isolant apparent, en encastré ou
sous moulure
|
2,5 mm2
|
|
Conducteur nu
|
fixé directement aux parois
|
4 mm2
|
|
Feuillard galvanisé
|
peut-être noyé dans les parois (sol ou
cloisons)
|
20 mm2 épaisseur minimale 1mm
|
