Chaque année des accidents d'origine électrique provoquent la mort de personne par électrocution.

Choc électrique.

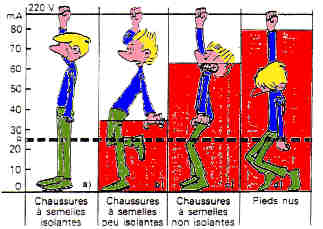

- C'est l'effet ressenti physiquement lors du passage d'un courant électrique à travers le corps humain. - L'intensité du choc électrique dépend du courant qui traverse la personne.(R: seuil dangereux) a) 1 à 5 mA b) 10 à 20 mA c) 25 à 30 mA d) 50 mA et plus

Résistance du corps humain.

U :Tension à laquelle est soumise le corps humain. R : Résistance de la partie du corps traversée. I : Courant qui traverse le corps.







Ordre de grandeur de main à main :

50 000 ohm : mains sèches et calleuses. 1 000 ohm : mains humides (cas le plus défavorable).

Tension dangereuse.

Si on prend le cas le plus défavorable : R = 1 000 ohm avec I = 50 mA.

On a : U = RI = 1000 X 0,050 = 50 V.

Les tensions 110V, 220V et 380V sont donc très dangereuses.

Pour les locaux sec on fixe la tension limite de sécurité (Ul) à 50 Volts

Pour les locaux humide on fixe la tension limite de sécurité (Ul) à 25 Volts

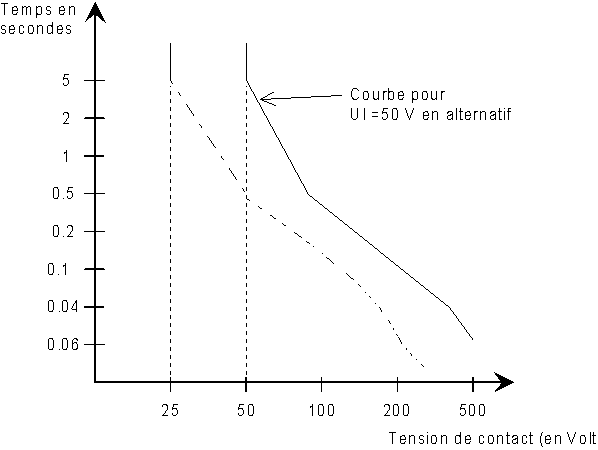

Durée de passage du courant. Courbe de sécurité.

Causes d'accidents.

Contact direct.

C'est le contact d'une personne avec les parties actives des matériels sous tension. Une partie active peut être un conducteur d'énergie électrique ou même un conducteur neutre.

Contact indirect.

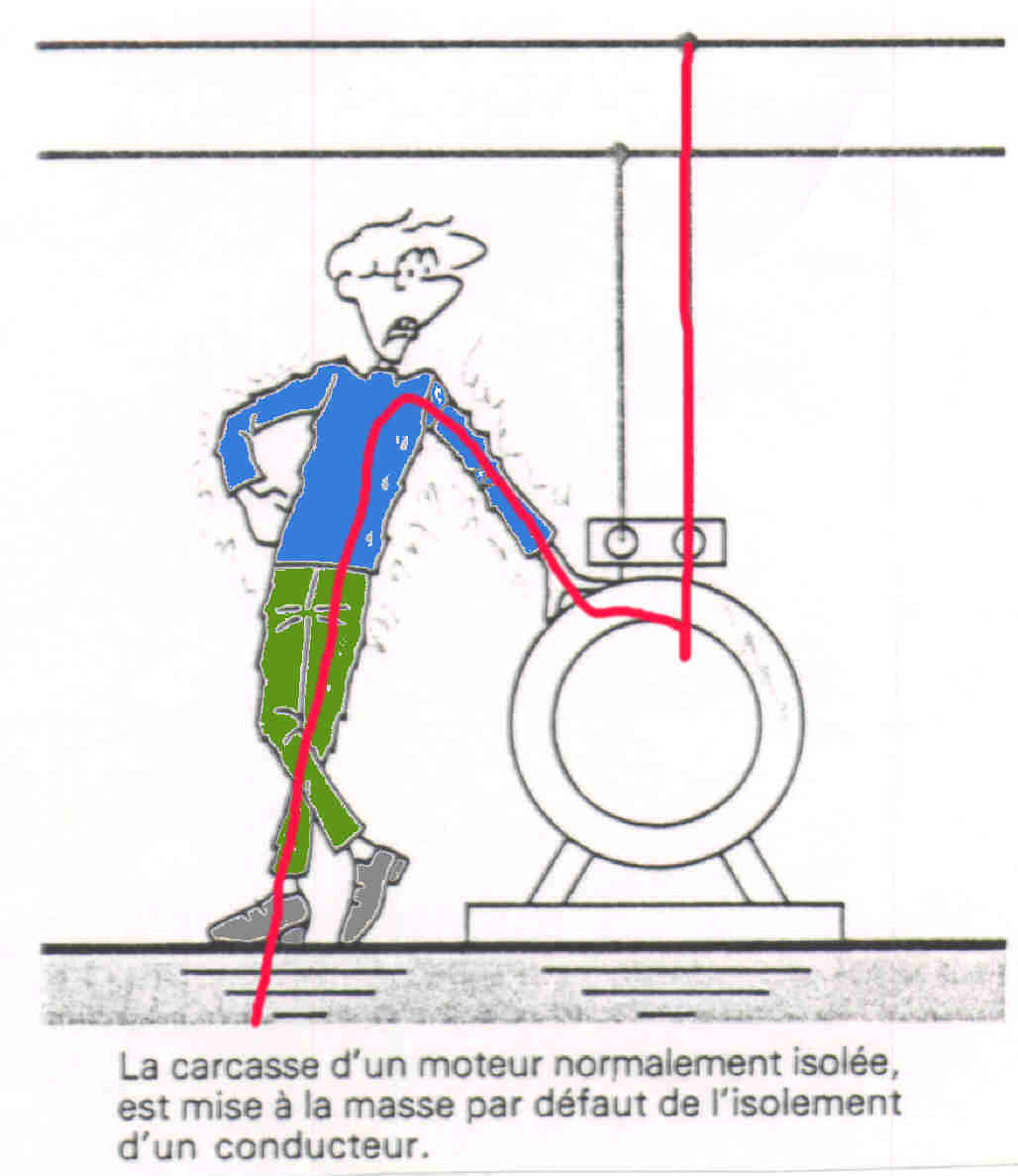

C'est le contact d'une personne avec des masses mises accidentellement sous tension. Une masse est une partie conductrice susceptible d'être touchée et normalement isolée des parties actives, mais elle peut être mise accidentellement sous tension. Dans ce cas, le courant passe à travers la personne et rejoint le sol .

La protection des personnes contre les chocs électriques repose sur :

• L'impossibilité de toucher des parties sous tension par une mise en oeuvre correcte des matèriels.

- Isolation des parties actives. (Exemple : isolants des fils)

- Protection au moyen de barrières ou d'enveloppes. (Exemple : enveloppe d'un radiateur électrique)

- Protection partielle par mise hors de portée par éloignement, grillage, ...

- L'installation très basse tension de sécurité (TBTS) doit être parfaitement isolée des installations de tension supérieure.
(exemple: Transformateur d'isolement, piles ou accumulateur, etc......)

• La coupure automatique de l'alimentation en cas de défaut d'isolement d'un matériel de classe 1 par l'association de mise à la terre et de dispositif différentiel. C'est une protection uniquement contre les contacts indirects. Le principe de cette protection est basé sur la détection du courant de fuite à la terre qui doit se produire dés qu'il y a défaut d'isolement


  - Le raccordement à la terre des carcasse conductrice d'un appareil électrique permet, dans le cas où celle-ci est mise accidentellement sous tension, d'évacuer le courant de défaut vers la terre.

  - Protection complémentaire par dispositif de protection.

Dispositif différentiel à haute sensibilité (30 mA) que l'on étudiera ultérieurement.

Protection contre les effets thermiques.

Les effets thermiques risquent de provoquer des incendies ou des brûlures (échauffement).

• Les causes.

  - Mauvais contacts. (Exemple : mauvais serrage ou desserrage d'un borne)

  - Court-circuit : (Exemple : la mise accidentelle en contact de deux fils)

  - Echauffement prolongé : (Exemple : moteur calé)

• Les protections.

  L'utilisation d'un matériel conforme aux normes et le bon entretien permet de prévenir les risques.

  Cependant, il existe des protections particulières de type relais thermique.
