I)- Généralités

Ce type appareil permet comme le télérupteur d'allumer un circuit lumineux à partir de plusieurs endroits distincts et de faire des économies d'énergie, les lampes ne restant pas allumées inutilement.

Le temps d'éclairement des lampes est prédéfini par l'utilisateur.

Exemples d'utilisation : cave d'imeuble, cages d'escalier, éclairages extérieurs.

2)- Symbole :

Architectural :

Développé :

1)- Plan architectural:

II)- Montage minuterie avec effet :

1)- Principe de fonctionnement:

Permet l'allumage d'un point lumineux pendant un temps prédéfini, le temps d'éclairement pourra être réinitialisé par une action sur un des boutons pousoirs.

2)- Chronogramme de fonctionnement :

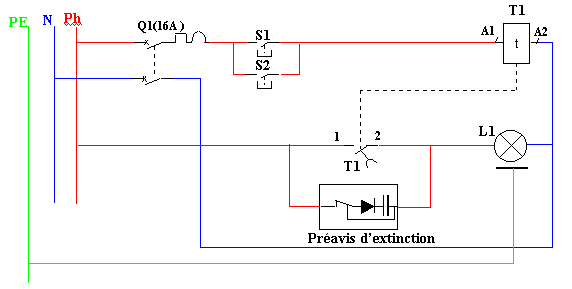

III)- Montage minuterie avec préavis d'extinction :

1)- Principe de fonctionnement:

Ce montage permet de prévenir l'utilisateur que la durée d'éclairement arrive à son terme, en réduisant l'éclairement des lampes (diminution de la tension d'alimentation de la lampe).

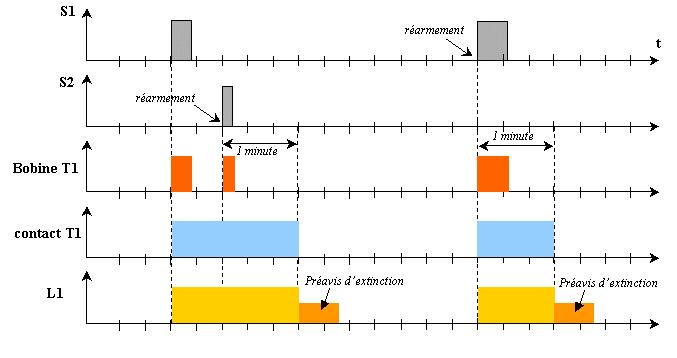

2)- Chronogramme de fonctionnement :
