1 STI Et

Les conduits électriques

Les conduits assurent une protection supplémentaire aux conducteurs et câbles placés à l'intérieur.

I)- Caractéristiques :

Les conduits sont fabriqués en différents matériaux qui garantissent des qualités de :

De plus, ils doivent pouvoir être travaillés facilement et pouvoir être encastrés dans les murs, ou enterrés dans le sol.

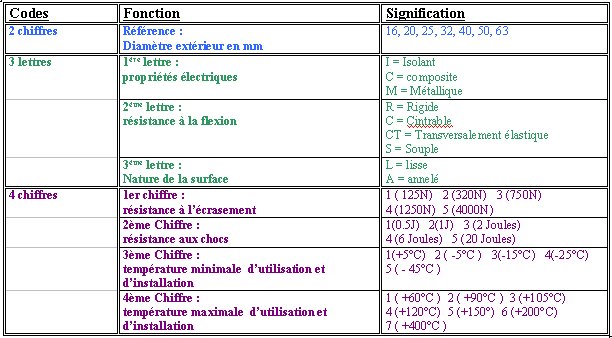

II)- Identification :

Les conduits électriques sont codés de la manière suivante : exemple 16 IRL 3321

III)- Conduits usuels :

Désignation	Caractéristiques	Emplois
IRL 3321: Isolant/Rigide/Lisse	Tubes en matière plastique étanche et non- propagateurs de la flamme sauf ICTA de couleur orange. Résistent à la corrosion Faciles à mettre en œuvre Faible résistance mécanique Température d'emploi : 10°C à +60°+C.	Utilisés avec des conducteurs des séries H07V-U et U-1000RO2V pour toutes les installations intérieures, en apparent ou en encastré et pendant la construction dans les parois verticales ou dans les éléments préfabriqués ; interdits dans les locaux à risque d 'explosion.
ICA 3321 Isolant/Cintrable/Annelé
ICTA 3422 Isolant/Cintrable transversalement/Annelé
ICTL 3421 Isolant/Transversalement élastique/Lisse	Tubes en matière plastique orange, propagateurs de la flamme.	Encastrés dans les matériaux réfractaires (plancher en béton) .
ICTL 3421	Tubes en matière plastique grise, non propagateurs de la flamme.	Peuvent être parfois encastrés, parfois apparents.
CSA 4421 Composite/Souple/Annelé	Tuyaux d'acier, non propagateurs de la flamme	Installations industrielles avec parois mobiles ou comportant de nombreux coudes.
CSL 4421	Identiques aux CSA avec en plus une gaine extérieure isolante.
MRL 5557 Métallique/Rigide/Lisse	Tubes d'acier, grande résistance aux chocs.	Installations industrielles à gros risques mécaniques
